ナイロンインサートロックナットは、振動、衝撃、動的荷重下でのボルトの緩みを防止するために最も広く使用されている締結ソリューションの 1 つです。これらは、接着剤、変形ネジ、割ピン付きキャッスル ナットなどのより複雑なロック方法に代わる、シンプルで信頼性が高く、コスト効率の高い代替手段を提供します。
設計は単純ですが、非常に効果的です。

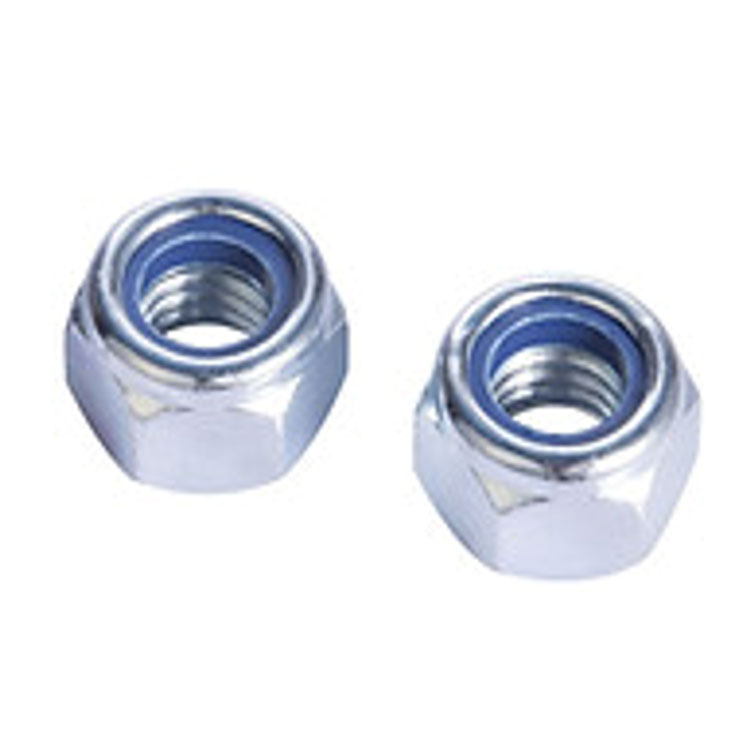

高級ナイロン（通常はナイロン 6/6）のリングが、ナットのネジ穴の上部または中央に永久的に挿入されます。
このナイロン リングの内径は、相手ボルトのねじ山の外径よりわずかに小さいです。
ボルトをねじ込むと、ボルトのねじ山がナイロンリングに食い込んで圧縮され、しっかりとした締り嵌めが形成されます。
この干渉により、ボルトのネジ山に対して連続的な半径方向の圧力が発生し、回転による緩みに対抗する一貫した摩擦抵抗が発生します。
機械的なロック装置（タブワッシャーやワイヤータイなど）とは異なり、このシステムは外部コンポーネントに依存しません。ロック動作はナット自体に組み込まれています。
ナイロンインサートロックナット高振動環境でも非常に優れた性能を発揮します。業界データでは、厳しい振動条件に適していると一貫して評価されており、自動車、産業機械、屋外機器に最適な選択肢となっています。
これは、これらのナッツを選択する際の最も重要な要素です。
| 状態 | 温度範囲 |
|---|---|
| 連続運転 | –50℃～+100℃ |
| 短期/断続的な暴露 | 最高 +250°C (ナイロンのグレードに応じて) |
+100°C を超えるとナイロンが柔らかくなり、ロック トルクが失われます。
–50°C を下回るとナイロンが脆くなり、取り付け中や衝撃によって亀裂が生じる可能性があります。
実用的なヒント: アプリケーションで 100°C を超える温度が継続する場合は、全金属製ロックナットまたは高温ナイロンのバリエーションを検討してください (サプライヤーに相談してください)。
ナイロン リングは最初の取り付け時に塑性変形します。最初のトルクが最も高くなります。
| 使用回数 | 代表的な残留ロックトルク |
|---|---|
| 1回目のインストール | 100% (ベースライン) |
| 2～3回目の再利用 | ～70～85% |
| 5回以上の再利用 | 重要な関節には推奨されません |
安全性が重要な用途（ブレーキ システム、サスペンション、昇降装置など）では、常に新しいナットを取り付けてください。
標準的なハンドレンチ、ソケット、電動工具で取り付けることができます。しかし：
推奨最大速度: 空気圧ドライバーまたは電動ドライバーを使用する場合は 150 RPM。 速度が高くなると摩擦熱が発生し、完全に固定される前にナイロンインサートが損傷する可能性があります。
| 材料 | 環境に最適 | 共通グレード |
|---|---|---|
| 炭素鋼（亜鉛メッキ） | 一般的な屋内/乾燥状態 | グレード 8、10B21 |
| 炭素鋼（黒色酸化） | 軽油耐性があり、美しい仕上がり | 8年生 |
| ステンレス304(A2) | 湿気、洗い流し、低刺激の化学薬品 | A2-70 |
| SUS316(A4) | 海洋、塩水噴霧、攻撃的な化学物質 | A4-80 |
三価不動態化を施した亜鉛メッキは、工業用途で最も一般的な費用対効果の高い仕上げです。屋外の沿岸または沖合環境では、A4‑316 ステンレスを強く推奨します。
ナイロンインサートロックナットの最も認知された世界標準は次のとおりです。
| 標準 | 説明 |
|---|---|
| DIN 985 | 非金属インサート付き六角ナット - 薄型タイプ |
| DIN 982 | 非金属インサート付き六角ナット - 肉厚/フルハイトタイプ |
| ISO7040 | プリベリング トルク ナット - 非金属インサート (メトリック、並目) |
| ISO10511 | プリベリング トルク ナット - 非金属インサート (メトリック、細目) |
インチベースのシステムの場合、ANSI/ASME B18.16.6 は UNC/UNF ねじのナイロン インサート ロックナットをカバーしています。
ヒント: 設計要件に確実に準拠していることを確認するために、関連する規格に準拠した実効トルク値を常に確認してください。
取り付ける前にナイロン リングを検査してください。亀裂、欠け、油汚れがないことが必要です。
締まりばめが原因で発生する可能性が高い交差ねじを避けるために、ナットを手で開始します。
電動工具を使用するときは、過剰なトルクを防ぐようにクラッチを設定します。一般的なトルクは最終的な取り付けトルクに追加されるため、工具の設定はこれを考慮する必要があります。
ボルトのネジ山に潤滑剤を使用します（許可されている場合）。これにより、特にステンレス鋼の場合、かじりを軽減できますが、潤滑剤を使用すると有効なロック トルクがわずかに低下する可能性があることに注意してください。
最初の数ネジでナットが異常に緩んでいると感じた場合は、ナイロン リングが磨耗しているか、欠陥がある可能性があります。廃棄してください。
| 業界・分野 | 使用例 |
|---|---|
| 自動車 | エンジンマウント、エキゾーストブラケット、サスペンションリンケージ、駆動系コンポーネント |
| 産業機械 | モーターベース、ポンプフランジ、ギアボックスカバー、コンベアシステム |
| 建設機械 | 掘削機のピボット ポイント、クレーン接続、構造用鋼のボルト締め |
| 農業機械 | トラクターアタッチメント、ハーベスターブレード、ティラーアセンブリ |
| 一般製造業 | 家電製品アセンブリ、家具、電気エンクロージャ、HVAC ユニット |
| DIY/趣味 | 自転車、芝刈り機デッキ、トレーラーヒッチ、家庭用ワークショップ治具 |
| 方法 | 耐振動性 | 再利用可能 | 温度範囲 | 料金 |
|---|---|---|---|---|
| ナイロンインサートナット | 素晴らしい | 限定 | –50～+100℃ | 低～中程度 |
| オールメタル異形ナット | 素晴らしい | 1～3回 | –200～+600℃ | 適度 |
| 化学ネジロック剤 (ロックタイトなど) | 良い | いいえ（再申請） | –50～+150℃ | 低 (1 回あたり) |
| キャッスルナット+割りピン | 良い | はい | 無制限 | 低い |
| スプリングワッシャー | 貧しい | はい | 無制限 | 非常に低い |
次の場合に選択してください。
アセンブリでは中程度から重度の振動が発生します。
一般的な産業および自動車用途の 80% では、DIN 985 に準拠した亜鉛メッキ炭素鋼ナイロンインサート ロックナットが、性能、コスト、可用性の最適なバランスを提供します。
常にチェックしてください:
ねじのサイズとピッチ (メートル対インチ)
プロパティクラス (例: 8、10、またはステンレス)
動作環境の温度プロファイル
クランプ長に合わせて薄型 (DIN 985) バージョンが必要か、フルハイト (DIN 982) バージョンが必要か
正しく使用すれば、何年もの間、トラブルのない、メンテナンスの手間を省いた接続が提供されます。
